Ve velmi krátké době se "bezdráty" přesunuly z oblasti VHF do UHF a diverzitní systém, který značně eliminuje signálové výpadky, je dnes už samozřejmostí.
Kromě dominantních výrobců, kteří udávají jak tempo, tak kvalitu, se prosazují i firmy s produkty, které si nečiní nárok být zlatým hrotem na špici. Tudíž nedrancují peněženku málo majetného muzikanta víc, než je zdrávo. Jedním z této kategorie je všem dobře známý Adam Hall s LD Systems.
Pro kompletní řešení bezdrátového přenosu směrem od muzikanta k mixu připravil typovou řadu LDWS 100. V našem případě s ručním mikrofonem (HHD). Podívejme se tedy, co nám nabízí.
Není kufr, jako kufr
Tento je úhledný, plastový, a pokud nemáme bedňáka blba, splňuje i požadavky dostatečné mechanické ochrany. Testovaná souprava obsahuje mikrofon "handku", UHF přijímač, dvě antény, napájecí zdroj, propojovací nesymetrický kabel s čtvrtpalcovými jacky a návod. V systému WS100 můžete volit místo handky třeba bodypack. K němu klopový či náhlavní mikrofon, nebo šlahoun k nástroji.
Škatule s tykadly

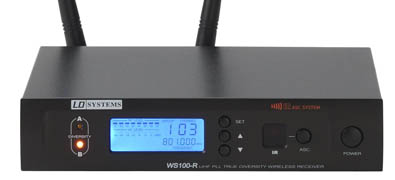

Půlrackový přijímač působí na první pohled solidním dojmem. Šasi s pláštěm jsou z černě stříkaného plechu. Černý je i přední panel z masivního hliníku, který vypadá velmi elegantně. Výrobce zde evidentně kladl důraz na funkčnost a jednoduchost, bez zbytečných barevných skopičin. V levé části, pod logem LD Systems, jsou svisle umístěné dvě LED diody A a B, indikující funkci aktuálně pracující antény diverzitního systému. Vedle diod se nalézá modře podsvícený displej, který v osmi segmentech zobrazuje úroveň (přítomnost) RF a úroveň audio signálu - AF. Následuje číslo zvolené skupiny frekvencí (z deseti skupin), číslo zvoleného kanálu ve skupině (ze šestnácti kanálů), příslušná frekvence a signalizace infračervené komunikace. Vpravo od displeje jsou pod sebou umístěna tři tlačítka pro vlastní nastavení. Horní - Set - slouží pro vstup do předvolby, listování mezi volbou skupiny, kanálu a potvrzení zvolených údajů. Střední a spodní tlačítko slouží v režimu Set k volbě konkrétní skupiny a kanálu se zobrazením frekvence. V provozním režimu se těmito tlačítky nastavuje výstupní úroveň audiosignálu do mixu. Dále následuje okénko IR pro komunikaci s vysílačem a tlačítko ASC pro infračervené, automatické frekvenční sladění vysílače s přijímačem. V pravé části je tlačítko napájení.
Zadní panel je převážně konektorový. Zdířka pro externí zdroj 12-18 V, zapuštěný trimr Mute Level, nesymetrický výstup (jack 6,3 mm), symetrický výstup (XLR M), dále konektory pro připojení antén a štítek s frekvenčním rozsahem.
Antény jsou odnímatelné, pružné, ve spodní části opatřené kloubem s aretací ve dvou pozicích. K přijímači se připevňují pomocí šroubovacích TNC konektorů. Zdroj je externí, s integrovanou síťovou vidlicí a dva metry dlouhým kablíkem s koncovkou. Poskytuje napětí 13,5 V DC.
Mikrofon
Klasický válcový tvar, klasická koule - síťka, která však nekopíruje klasický "šurovský" závit. Tělo je z lehké slitiny, opatřené matnou, šedozelenou barvou. Nad rozměrným posuvným vypínačem se nachází modře podsvícený čtvercový displej, který zobrazuje číslo skupiny, kanálu, stav baterií a symbol IR skeneru. Ve spodní části se pod válcovým šroubovacím krytem z plastu ukrývá prostor pro dvě alkalické tužkové baterie, okénko IR senzoru a skrytá anténa.
Dynamická mikrofonní kapsle je typu LDWS 100 DC. Pro notorické šťouraly je část vinutí cívky ze strany vývodů zcela otevřená. Kapsle je umístěna v odnímatelné kovové hlavě, opatřené závitem. Kontaktní pole hlavy je tvořeno plošným spojem s kruhovými kontakty. Ty se po zašroubování hlavy spojí s dvojicí pružných, zlacených kontaktů na plošném spoji v těle mikrofonu.
Za co si můžete připlatit
Za montážní úchyty do racku pro 1 nebo 2 přijímače, anténní splitter, anténní zesilovač a také za mikrofonní držák, který není součástí sady.
Testík a hodnocení
Po stránce designu a dílenského zpracování nemůžeme celému setu moc vytknout. Ovládací prvky jsou přehledné a uživatelsky jednoduché. Horší to je s čitelností obou displejů. Na přijímači je čtení mimo rovinu očí velmi obtížné, z většího úhlu téměř nemožné. Displej na handce svítí jen devět vteřin. Pak podsvícení zmizí a varovný, černě blikající symbol stavu baterií neuvidí na pódiu ani sokolí oko. Posuvný spínač na těle mikrofonu je dobře nahmatatelný a s příjemným chodem. Ale postrádám zde jeho aretaci, či nějakým způsobem znesnadněnou manipulaci jako ochranu před zpívajícími žmoulaly nebo chronickými "vypínateli".
V dodaném mikrofonu je nainstalována mikrofonní kapsle LDWS100DC, v návodu též označována jako SM58 (???). Pátral jsem na stránkách firem Adam Hall i na LD Systems po diagramech frekvenčních a směrových charakteristik a podobných "nesmyslech", leč marně. Těmto informacím dal výrobce patrně razítko "tajné", veřejnosti škodlivé. Musíme se tedy spokojit s velmi obecně pojatými zveřejněnými údaji a minitestíkem.
Mikrofon byl testován ve třech prostředích. Ve zkušebně, v podmínkách domácího studia a při klubovém vystoupení kapely Teta, hrající melodický rock; konkrétně zpěvačkou Helenou Kubelkovou, která vyniká velkými hlasovými dispozicemi, dynamikou a hlavně dobrou prací s mikrofonem.
Mechanické zapojení, nastavení volné frekvence přijímače a automatické IR vyhledání tohoto kmitočtu mikrofonem bylo bezproblémové. Po aktivování funkce ASC se vysílač takřka okamžitě naladil na zvolenou frekvenci. Ukončení nastavení bylo indikováno na displeji úrovní RF a LED diodou aktuálně funkčního anténního obvodu (diverzita). Manipulační hluk, způsobený konstrukcí a tužším uložením kapsle, se jevil jako vyšší, ale ještě únosný. Ve stabilitě přenášeného signálu se nevyskytly žádné potíže. Korigovat funkci Mute Level nebyla potřeba. Pozitivní vlastností je poměrně slušná odolnost proti zpětné vazbě. Citlivostí, frekvenčně a dynamicky však mikrofon pokulhává za standardem. Malá brilantnosti zvuku a pokles ve vyšším frekvenčním pásmu způsobuje, že pro srozumitelnost je potřeba skutečně průrazný ženský hlas. Huhlalové a barytoni mohou mít celoživotní trauma. Druhým neduhem je absence pop filtru. Hlásky p, t jsou velmi výrazné. V tichých pasážích hudebního základu bylo ve zpěvu slyšet zřetelné dynamické rázy. Zcela určitě by si tato sada zasloužila podstatně kvalitnější mikrofon. Bohužel, v materiálech výrobce není pro tento systém žádná alternativa. Tedy zatím.
Jednoduché je manuální nastavení volných frekvencí na přijímači při použití jednoho systému. Komplikovanější by bylo vyhledávání ze sto šedesáti přednastavených frekvencí při použití osmi systémů současně. Tedy tak, aby byly eliminovány i interferenční kmitočty. Zde by nebyla na škodu funkce automatického prohledávání volné (respektive obsazené frekvence). Mikrofonní vysílač též neumožňuje nastavení úrovně (gain), takže dochází k přebuzení a indikátor přijímače je často "za rohem".
Ale všechny tyto záležitosti jsou mimo jiné i otázkou ceny. Ta je u tohoto kompletu 279 euro.
A úplně na závěr můj názor:Pro profesionální vokální aplikace tato souprava s ručním mikrofonem vhodná není. Využití vidím spíše tam, kde je menší nárok na kvalitu přednesu a kde podstatnou roli hraje kapsa uživatele.?
Info:
LD Systems LDWS 100 je bezdrátový diverzitní systém s ručním (HHD - Handheld Microphone) mikrofonem, pracujícím v pásmu UHF, rozděleným do 160 předvolených kanálů. Doporučená cena je 279 euro.
Plus:
cena
počet kanálů
mechanické provedení
Mínus:
mikrofonní vložka
čitelnost displejů
aretace mikrofonního vypínače
Technická specifikace:
systém: diverzitní, PLL syntéza
pásmo UHF: 790,85-813,80 MHz
počet frekvencí: 160 (10 skupin, 16 kanálů)
šířka pásma: 25 kHz
provoz více systémů: až 8 (10) současně
pracovní dosah: 70 m
nízkofrekvenční rozsah: 60 Hz-16 kHz, +/-3 dB
harmonické zkreslení: < 1 %
dynamický rozsah: > 90 dB
vysílač - mikrofon: dynamický
zdroj napětí mikrofonu: 3 V (2 x 1,5 V AA)
životnost baterií: > 13 hod (alkalické)
rozměry mikrofonu: 245 x 51 mm
váha mikrofonu: 290 g bez baterií
zdroj napětí přijímače: 12-18 V DC
rozměry přijímače: 197 x 134 x 42 mm
váha přijímače: 816 gv
